Produktbeskrivning

BMR:s horisontella omloppshydraulikmotor kan ersätta OMR:s horisontella omloppshydrauliska motor i vår fabrik.

BMR Horizontal Orbit Hydraulic Motor är en cykloidal hydraulmotor. Deplacementintervallet är från 50cc/r till 400cc/r för val. Den kan uppfylla kraven för olika utrustningshastigheter och vridmoment.

Den horisontella oljeporten Orbit Hydraulic Motor är en anmärkningsvärd uppfinning som har revolutionerat den hydrauliska industrin. Denna otroliga enhet har en rad imponerande funktioner som gör den till ett måste för alla hydraulsystem.

En av de mest anmärkningsvärda egenskaperna hos den horisontella oljeporten Orbit Hydraulic Motor är dess exceptionella kraft. Den här enheten har otroliga vridmoment och höghastighetskapaciteter som säkerställer optimal prestanda, även under extremt tryck. Dess förmåga att leverera maximal effekt gör den idealisk för tunga applikationer som lyft och grävning.

En annan imponerande egenskap hos den horisontella oljeporten Orbit Hydraulic Motor är dess effektivitet. Denna enhet är designad för att fungera med minimalt slöseri, vilket leder till lägre bränsleförbrukning och minskade driftskostnader. Dess kompakta design gör det också enkelt att installera, underhålla och serva, vilket ytterligare minskar stilleståndstiden och ökar produktiviteten.

Dessutom är den horisontella oljeporten Orbit Hydraulic Motor byggd för att hålla. Den är konstruerad av högkvalitativa material som är motståndskraftiga mot slitage, vilket säkerställer maximal hållbarhet och livslängd. Dess robusta design och överlägsna ingenjörskonst gör den också resistent mot läckage och andra former av skador, vilket säkerställer oavbruten funktionalitet och prestanda.

Sammanfattningsvis är den horisontella oljeporten Orbit Hydraulic Motor en spelväxlare inom hydraulindustrin. Dess exceptionella kraft, effektivitet och hållbarhet gör den till ett oumbärligt verktyg för alla hydraulsystem. Med den här enheten i din verktygslåda kan du vara säker på optimal prestanda, minskade driftskostnader och ökad produktivitet. Så varför vänta? Skaffa din horisontella oljeport Orbit Hydraulic Motor idag och upplev skillnaden!

Specifikationsdata

Displ. cm³/r		50	63	80	100	125	160	200	250	320	370	400
Flöde (LPM)	Kontinuerlig	38	53	53	53	53	53	53	53	53	53	53
Flöde (LPM)	Intermittent	45	57	57	57	57	57	57	57	57	57	57
Hastighet (RPM)	Kontinuerlig	750	778	635	510	430	329	266	213	171	142	133
Hastighet (RPM)	Intermittent	875	832	680	537	420	374	281	226	182	150	141
Tryck (bar)	Kontinuerlig	138	138	138	138	138	124	124	124	103	90	90
Tryck (bar)	Intermittent	155	155	155	155	155	138	138	138	124	103	103
Vridmoment (N.m)	Kontinuerlig	92	121	150	196	230	271	328	401	417	402	429
Vridmoment (N.m)	Intermittent	105	137	174	213	256	297	358	410	441	460	458

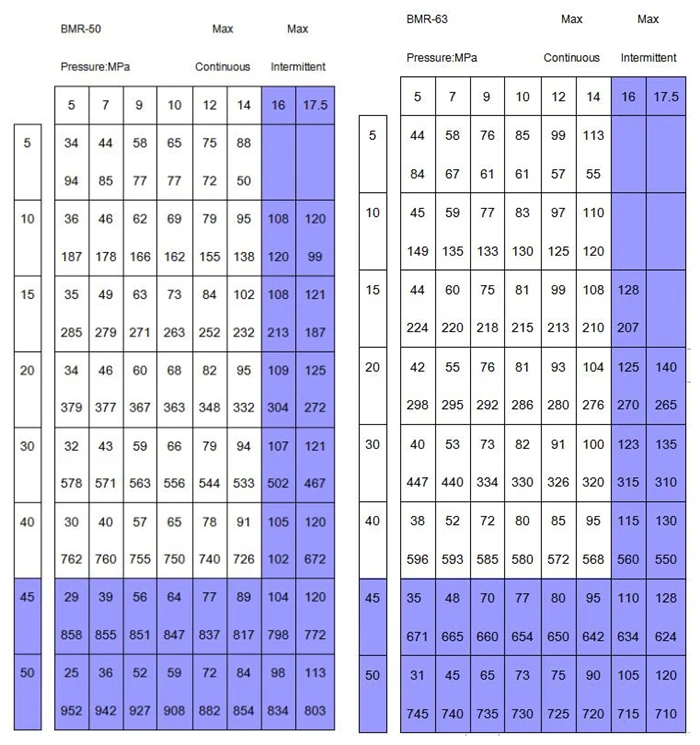

Prestandadata

1111

111

112

113

114

115

Oljeportens mått

Horisontell oljeport

Displ. Cm³/r	50	63	80	100	125	160	200	250	320	370	400
H1	9	11.5	14.5	18	22.5	29	35.5	44.5	56	68	72
H	143	146	149	152	157	163	170	179	190	202	206

Mått på skaft

Obs: Om axeln inte finns i tabellen som du har specifika krav, vänligen kontakta oss.

Axelrotationsriktning

Tillåtet axeltätningstryck

Orderinformation (GB standard: Välj flödesschema)

1	2	3		4		5		6		7
Koda	Displ.(CC/r)	Fläns		Utgående axel		Port och avloppsport		Rotation Riktning		Måla
BMRH	50	F1	2-φ13.5 Romb-fläns, pilot φ82,55x2,8	A12	axel ∅25,4 Woodruff nyckel ∅25,4x6,35	P1	7/8-14UNF O-ring 7/16-20UNF	R	Standard	N	Ingen färg
	63
	80			A13	Splines SAE 6B	P2	1/2-14NPTF 7/16-20UNF
	100
	125	F2	4-M10 fyrkantig fläns, Pilot Dia φ44,4x2,8							Q	Blå
	160
	200			A14	Cylindrisk axel φ25.4 Stifthål φ8	P3	G1/2 G1/4
	250			A15	Cylindrisk axel φ25.4 Stifthål φ10.3	P4	G1/2 O-ring G1/4
	315							L	Motsatt	B	Svart
	370	F3	4-3/8-16 UNC fyrkantig fläns, pilot φ44,4x2,8	A16	Cylindrisk axel φ22.22 Parallellnyckel 6,35x6,35x25,4	P5	3/4-16 O-ring 7/16-20UNF
	400			A17	Splined 13-DP16/32	P6	PT1/2 PT1/4			S	Silvergrå
				A18	Cylinderaxel φ25,4 Parallell 8x7x28	P7	M18X1.5 M 14X1.5
						P8	ф 10 O-ringsgrenrör 4-M8 G1/4
						P9	ф 10 O-ringsgrenrör4-5/16-18UNC 7/16-20UNF

Obs: När tabellen används, vänligen fyll i koden för vänster rader i streckområdet och ge oss, vilken kodinformationen består av konstruktion, förskjutning, monteringsfläns. utgående axel och portar. Om specifikationen inte finns i tabellen eller om du har specifika krav, kontakta oss (whatsapp+8615106778662).

FAQ

F: Vilket är leveransdatumet efter att en beställning har lagts?

S: Det beror på om produkterna du köper finns i lager. Om vi har lager kan vi ordna leverans inom 2 till 3 dagar. Om inte, bestäms leveranstiden av fabrikens produktionstid.

F: Om produkterna inte uppfyller kraven, hur löser man problemet?

S: Om produkterna inte överensstämmer med kundens prover eller har kvalitetsproblem, kommer vårt företag att vara ansvarigt.

F: Hur beräknar man vridmoment?

S: Beräkningsformeln är följande:
Vridmoment (Nm) {{0}} Deplacement (cc/varv) x Arbetstryck (MPa) x 0,16 (faktor)
Enligt funktionssatsen: Vm (ml per radian) × w (radian per sekund) × p (MPa, differentialtryck) × (total hydraulmotorverkningsgrad) {{0}} w (radian per sekund) × T (Nm); så T =Vm×P×η; där milliliter per radian av Vm omvandlas till milliliter per varv och måste delas med 2π, vilket multipliceras med 0,16.
Förskjutningen kan ses på produktetiketten. Arbetstrycket beror på tryckmätaren vid ingången till den hydrauliska omloppsmotorn. Genom att känna till dessa två värden kan du beräkna det utgående vridmomentet för omloppshydraulmotorn vid denna tidpunkt.

F: Vilken typ av motorkrets finns det?

A: Hydraulmotorkretsen har serie- och parallellkoppling.
